3.基本図面を作成

壁を入力します。

ボタンから行なう場合

	→線入力
	→BOX入力

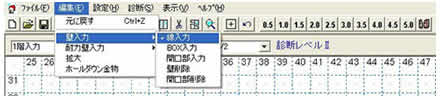

メニューから行なう場合

「編集」
↓
「壁入力」
↓
「線入力」or「BOX入力」

BOX入力

線入力

始点と終点を指すと、壁線の入力ができます。同一線なら水平線または垂直線になり、対角線上なら四角形になります。

壁(ＢＯＸ)では入力できない斜めの壁の入力ができます。

壁削除

壁削除
削除したい部分の始点と終点を指定します。壁が削除されます。

平面図入力完了

開口部を入力します。

壁入力と同じ方法で開口部を入力します。

	開口部入力始点と終点をクリックすると、開口部の入力ができます。
	開口部削除始点と終点をクリックすると、開口部が削除されます。

2階部分を入力します。

「1階入力」→「2階入力」へ変更する。　

2階入力の画面に切り替える

壁入力完了

開口部入力完了

一階が水色で表示されていますので、上下階の位置が合うように２階を入力します。

2階部分の壁入力が終わりました。

2階部分の壁と開口部が入力されました。
